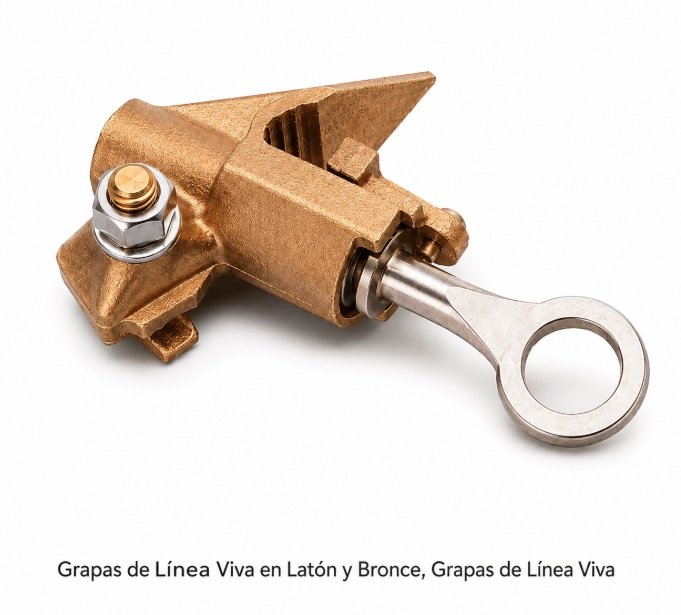

Cable Glands India fabrica una gama completa de abrazaderas para línea viva en latón y bronce — conectores de alta resistencia diseñados específicamente para trabajos en tensión en líneas de distribución eléctrica aérea y subterránea. Producidas en nuestra instalación con certificación ISO 9001:2015 en Jamnagar, India, nuestras abrazaderas se exportan a EE.UU., España, México, Argentina, Colombia, Brasil, Chile y toda América Latina, sirviendo a empresas eléctricas, contratistas de líneas de alta tensión y fabricantes de equipos para redes eléctricas.

¿Qué Son las Abrazaderas para Línea Viva?

Las abrazaderas para línea viva (también conocidas como grapas calientes, pinzas de derivación en tensión o conectores de línea energizada) son dispositivos de conexión eléctrica y mecánica que permiten realizar derivaciones, empalmes o conexiones en conductores de distribución eléctrica sin necesidad de desenergizar la línea. Están diseñadas para ser instaladas por operarios cualificados utilizando herramientas dieléctricas de largo alcance (pértigas aislantes) en líneas de distribución de 1 kV a 36 kV. En latón y bronce, ofrecen excelente conductividad eléctrica, resistencia a la corrosión y durabilidad mecánica en condiciones de servicio exterior.

Tipos de Abrazaderas para Línea Viva que Fabricamos

1. Abrazaderas de Latón para Derivación en Tensión (Tipo Ranura Paralela)

Las abrazaderas de ranura paralela (parallel groove clamps) en latón permiten derivar un conductor de acometida o ramal desde el conductor principal de la línea de distribución sin cortar la línea. El cuerpo de latón mecanizado presenta dos ranuras paralelas — una para el conductor principal y otra para el conductor de derivación — con dos o tres pernos que atraviesan el cuerpo y aprietan ambos conductores simultáneamente. Disponibles para conductores de 16 mm² a 240 mm² (AAC, AAAC, ACSR, cobre desnudo). Pernos de acero inoxidable 316 con par de apriete controlado.

2. Abrazaderas de Bronce para Línea Viva (Aleación C65100 / C90300)

Las abrazaderas en aleaciones de bronce (bronce al silicio C65100, bronce al estaño C90300 o bronce al aluminio) ofrecen mayor resistencia mecánica y superior resistencia a la corrosión en ambientes costeros, tropicales y contaminados respecto al latón estándar. Especialmente recomendadas para instalaciones en zonas marítimas, regiones con alta humedad (Caribe, costa del Pacífico latinoamericano) y ambientes industriales corrosivos. Las abrazaderas de bronce se fabrican con las mismas geometrías de ranura que las de latón, siendo intercambiables dimensionalmente.

3. Abrazaderas Bimetálicas Latón-Aluminio (Cu/Al)

Para conexiones entre conductores de cobre y aluminio en las que la corrosión galvánica es un riesgo crítico, nuestras abrazaderas bimetálicas incorporan un inserto de aluminio en la ranura de contacto con el conductor de aluminio, con el cuerpo en latón o bronce. La superficie bimetálica elimina el contacto directo Cu–Al y previene la corrosión en la interfase. Certificadas para uso en sistemas de distribución Cu/Al mixtos según IEEE C119.4 y ANSI/NEMA CC1.

4. Abrazaderas de Perno Partido para Línea Viva (Split Bolt Clamp)

Las abrazaderas de perno partido (split bolt) en latón permiten una conexión rápida de acometidas y derivaciones en baja y media tensión. El cuerpo en forma de U se fabrica en latón CW614N mecanizado con perno y tuerca en bronce al silicio para resistencia a la corrosión. La geometría permite instalar el conductor principal sin retirarlo de la línea, y el conductor de derivación se asegura junto al principal mediante el apriete del perno. Disponibles para conductores de #14 AWG a 1000 kcmil.

5. Abrazaderas con Cubierta Aislante para Trabajos en Tensión

Abrazaderas de latón o bronce con cubierta aislante de polietileno de alta densidad (PEAD) o goma EPDM que cubre el cuerpo del conector una vez instalado, restaurando el nivel de aislamiento del conductor en el punto de conexión. Las cubiertas se dimensionan para tensiones de 1 kV, 10 kV o 20 kV según la clase de la línea. El conjunto permite trabajar en tensión y dejar la conexión permanentemente protegida contra contacto accidental.

6. Abrazaderas para Cable Aislado de Media Tensión (ABC — Cable Preensamblado)

Diseñadas para realizar derivaciones en sistemas de cable aislado preensamblado (CAP / ABC — Aerial Bundled Cable) de 1 kV y 15/20 kV. El conector perfora la cubierta aislante del cable principal para establecer contacto eléctrico sin necesidad de pelar el aislamiento — conocido como conector piercing o autoinstalable. Cuerpo en latón CW617N o bronce al estaño con element de perforación en acero inoxidable endurecido. Ampliamente utilizados en redes de distribución latinoamericanas bajo normas IEC 61195 y NB 1071.

7. Abrazaderas para Grapa de Suspensión y Amarre (Armado de Línea)

Abrazaderas de latón para la fijación mecánica y eléctrica de conductores desnudos en aisladores de suspensión y amarre de postes de distribución. Incluyen grapas de tensión (dead-end clamps) y grapas de suspensión (suspension clamps) en latón forjado o mecanizado, con superficie de contacto estriada para maximizar la fricción y prevenir el deslizamiento del conductor bajo tensión mecánica y viento.

Abrazaderas de latón para la fijación mecánica y eléctrica de conductores desnudos en aisladores de suspensión y amarre. Disponibles para conductores ACSR, AAC, AAAC de 25 mm² a 400 mm². Diseño probado para cargas mecánicas de hasta 20 kN en condiciones de viento y hielo.

8. Abrazaderas para Puesta a Tierra Temporal (Cortocircuito de Seguridad)

Aunque técnicamente se instalan con la línea desenergizada, las abrazaderas de puesta a tierra temporal en cobre y latón son parte del equipamiento de trabajos en tensión — se instalan en las fases adyacentes antes de iniciar trabajos en la fase intervenida. Construidas en latón macizo CW614N con tornillos de acero inoxidable y cable de cobre trenzado de alta flexibilidad, dimensionadas para soportar corrientes de cortocircuito de 10–30 kA durante 1 segundo.

Productos Relacionados y Accesorios

• Grapas de línea viva (latón y bronce)
• Conectores para trabajos en tensión (latón y bronce)
• Pernos partidos de cobre para derivaciones
• Pernos de bronce al silicio para accesorios de línea
• Abrazaderas de puesta a tierra (tierra temporal)
• Conectores de compresión de cobre para conductores desnudos
• Prensacables de latón para cables aislados de media tensión
• Terminales de latón para conductores de acometida

Materiales y Equivalencias Internacionales

Norma	Designación	País/Región	Aplicación
EN / BS EN	CW614N (latón)	Europa / Reino Unido	Abrazaderas estándar de latón
ASTM	C36000 (latón)	EE.UU.	Latón de corte libre, estándar USA
DIN	Ms58 (2.0401)	Alemania	Latón para mecanizado de precisión
ASTM	C65100 (bronce al silicio)	EE.UU./Internacional	Abrazaderas de alta resistencia
ASTM	C90300 (bronce al estaño)	EE.UU.	Abrazaderas marina / corrosión
EN	CW004A (cobre ETP)	Europa	Conectores de alta conductividad
IS	319 Tipo II	India	Latón libre de corte, norma india

Especificaciones Técnicas

Parámetro	Especificación
Material del Cuerpo	Latón CW614N / Bronce C65100 o C90300
Hardware (Pernos/Tuercas)	Acero inoxidable 316 o Bronce al silicio C65100
Rango de Conductores	16 mm² a 400 mm² (AAC, AAAC, ACSR, Cu desnudo)
Tensión de Servicio	Hasta 36 kV (clase media tensión)
Galvanizado	Latón natural o estañado (según requerimiento)
Temperatura de Servicio	-40°C a +120°C
Normas Aplicables	IEC 61238-1, ANSI C119.4, NB 1071, IEEE C57
Certificaciones	ISO 9001:2015 (fabricante), certificados de material EN 10204 3.1

Aplicaciones

• Derivaciones de acometidas en redes de distribución aérea (1 kV – 36 kV)
• Conexiones en tensión de conductores ACSR, AAC y AAAC
• Redes de cable preensamblado (CAP/ABC) de baja y media tensión
• Conexiones de transformadores de distribución en poste
• Redes subterráneas de media tensión (empalmes en galería)
• Instalaciones en zonas costeras, tropicales y de alta corrosión
• Infraestructura eléctrica ferroviaria (25 kV)
• Conexiones de medidores y puntos de entrega (acometidas residenciales y comerciales)

¿Por Qué Elegir Cable Glands India para Abrazaderas de Línea Viva?

• Fabricación en Jamnagar, India: El mayor clúster de mecanizado de latón del mundo — 60 años de experiencia en piezas de precisión para el sector eléctrico global.
• Mecanizado CNC de Precisión: Tolerancias de ±0,01 mm en ranuras y perfiles de conductor para garantizar máxima superficie de contacto y mínima resistencia eléctrica.
• Gama Completa Latón y Bronce: Latón CW614N para uso estándar, bronce al silicio C65100 para ambientes agresivos y cobre ETP para máxima conductividad — todo desde un solo proveedor.
• Certificación ISO 9001:2015: Trazabilidad completa del material, informes de inspección dimensional y certificados de material EN 10204 3.1.
• Ahorro de Costos 30–60%: Ventaja competitiva significativa vs. fabricantes europeos o norteamericanos para distribuidores y empresas eléctricas latinoamericanas.
• Pedidos a Medida: Geometrías especiales de ranura, combinaciones de conductor no estándar y materiales específicos por proyecto — todos son bienvenidos con plano técnico aprobado.
• Exportación a América Latina: Experiencia en exportación a México, Colombia, Argentina, Chile, Brasil, Perú y el Caribe — conocemos los requisitos logísticos y documentales de la región.

Preguntas Frecuentes (FAQ)

P1. ¿Cuál es la diferencia entre una abrazadera para línea viva y una grapa de línea viva?

Aunque los términos se usan frecuentemente como sinónimos en América Latina, técnicamente una abrazadera hace referencia al conector que abraza mecánicamente el conductor (presión perimetral, como un abrazadera de manguera), mientras que una grapa se refiere específicamente a un conector de ranura (ranura paralela o ranura simple) que sujeta el conductor en una hendidura mecanizada. En la práctica, ambos términos se aplican indistintamente a los conectores de línea viva de latón y bronce — lo importante es especificar el tipo de conductor, la sección transversal y el nivel de tensión para seleccionar el conector correcto.

P2. ¿Por qué se usa latón y no aluminio para abrazaderas de línea viva?

El latón (aleación cobre-zinc) ofrece una combinación única de propiedades ideales para abrazaderas de línea viva: conductividad eléctrica significativamente mayor que el aluminio en el mismo volumen, resistencia mecánica superior (250–450 MPa), resistencia a la corrosión en ambientes exteriores, compatibilidad galvánica con conductores de cobre y aluminio con plating adecuado, y facilidad de mecanizado CNC para perfiles de ranura de alta precisión. El aluminio, aunque más ligero, es galvánicamente incompatible con conductores de cobre sin tratamiento especial y tiene menor resistencia mecánica para el mismo diámetro de perno.

P3. ¿Pueden instalarse las abrazaderas de latón en conductores ACSR?

Sí. Nuestras abrazaderas de latón y bronce están dimensionadas para conductores ACSR (aluminium conductor steel reinforced), que es el tipo de conductor más utilizado en líneas de distribución latinoamericanas. La ranura del conector se fabrica con la anchura y profundidad correctas para el diámetro exterior del conductor ACSR especificado. Para conductores ACSR, se recomiendan abrazaderas bimetálicas o de latón estañado para evitar la corrosión galvánica en la interfase acero-latón.

P4. ¿Cuál es el par de apriete recomendado para abrazaderas de ranura paralela?

El par de apriete depende del diámetro del perno y del material del cuerpo. Como referencia general para abrazaderas de latón con pernos de acero inoxidable M10: 35–45 N·m; pernos M12: 55–70 N·m; pernos M16: 100–130 N·m. Los pernos deben apretarse en secuencia cruzada (como en una brida de tubería) y re-apretarse tras 24 horas de servicio para compensar la fluencia del conductor. Siempre consulte la hoja técnica del conector específico — el par excesivo puede fracturar el cuerpo de latón o dañar los filamentos del conductor.

P5. ¿Las abrazaderas de latón cumplen con normas IEC para líneas de distribución?

Sí. Nuestras abrazaderas de latón y bronce para línea viva se fabrican de acuerdo con IEC 61238-1 (conectores de compresión y mecánicos para conductores de potencia), IEC 61284 (herrajes para líneas aéreas), e IEC 61952 (conectores de línea aérea para trabajos en tensión). Para mercados específicos como Brasil (ABNT NBR 5434), México (NMX-J) o Argentina (IRAM), podemos adaptar las dimensiones y ensayos a los requerimientos de la norma nacional aplicable.

P6. ¿Cuál es la vida útil esperada de una abrazadera de latón para línea viva?

Cuando se instala correctamente y se fabrican en latón CW614N o bronce al silicio, las abrazaderas para línea viva tienen una vida útil de diseño de 30–40 años en servicio exterior — comparable a la vida útil del conductor de la línea. La degradación ocurre principalmente por: (1) relajación de la presión de contacto por fluencia del conductor — mitigada con el re-apriete inicial; (2) corrosión en ambientes marinos o industriales — mitigada usando bronce al silicio o estañado; (3) fatiga por vibración eólica — controlada con diseño correcto del perfil de ranura y par de apriete adecuado.

P7. ¿Pueden usarse abrazaderas de latón en sistemas de cable subterráneo?

Las abrazaderas de ranura paralela de latón se usan en sistemas subterráneos de media tensión en cámaras de empalme, galerías de cable, y celdas de transformación. Para instalación directamente enterrada, se recomienda el uso de abrazaderas estañadas o de bronce al estaño con aplicación de grasa anticorrosión en la interfase y sellado con resina epóxica de relleno para proteger el conector de la humedad del suelo. Para sistemas enterrados en agua o suelos agresivos, el bronce al silicio C65100 es la aleación preferida por su superior resistencia a la corrosión bajo suelo.

P8. ¿Qué diferencia hay entre los conectores de latón para 1 kV y 36 kV?

La diferencia principal no está en el material del conector (que es el mismo latón CW614N o bronce) sino en las distancias de fuga y aislamiento eléctrico del sistema de instalación. Un conector de latón per se no tiene una tensión máxima intrínseca — la limitación de tensión viene del sistema de cubierta aislante, las distancias de separación entre fases, y el equipamiento de protección personal del operario. Las abrazaderas instaladas en sistemas de 36 kV requieren mayor espacio de trabajo y herramientas de mayor longitud dieléctrica (pértigas), pero el conector de latón en sí puede ser dimensionalmente idéntico al de 1 kV para la misma sección de conductor.

P9. ¿Fabrican abrazaderas para conductores de aluminio sólido (Al sólido)?

Sí. Para conductores de aluminio sólido (como los usados en acometidas de servicio de baja tensión en sección 10–35 mm²), fabricamos abrazaderas con perfil de ranura adaptado al diámetro del conductor sólido y superficie de contacto estriada para mayor superficie de agarre. Las abrazaderas para conductor sólido de aluminio son estañadas o tienen inserto bimetálico para evitar la oxidación galvánica en la interfase Al-latón. Disponibles en el rango #6 AWG a #2/0 AWG para el mercado latinoamericano.

P10. ¿Cuál es la caída de tensión adicional que introduce una abrazadera de latón?

Una abrazadera de latón correctamente instalada introduce una resistencia de contacto típica de 1–5 µΩ (micro-ohmios), lo que a 200 A de corriente representa una caída de tensión de 0,2–1,0 mV — completamente despreciable en una línea de distribución. Resistencias de contacto superiores a 10 µΩ indican instalación incorrecta (par insuficiente, conductor sucio, conductor oxid) y deben corregirse. La medición de resistencia de contacto se realiza con microohmímetro de 4 hilos (método Kelvin) en pruebas de aceptación de las conexiones.

P11. ¿Cuál es su cantidad mínima de pedido (MOQ) para abrazaderas de línea viva?

Para tamaños estándar de catálogo, el MOQ habitual es de 200–500 piezas por tamaño. Para distribuidores que realizan pedidos de toda la gama (varios tamaños), el MOQ por tamaño puede reducirse. Para muestras de aprobación previas al pedido de producción, ofrecemos lotes de muestra de 20–50 piezas por tamaño. Contacte a nuestro equipo de ventas con los tamaños de conductor requeridos, aleación preferida y cantidad estimada para recibir una propuesta de precio con descuentos por volumen.

P12. ¿Pueden proporcionar certificados de prueba de resistencia mecánica?

Sí. Para cada lote de producción emitimos: (1) certificado de material de la matería prima (EN 10204 3.1 del proveedor de barra de latón/bronce); (2) informe de inspección dimensional con medidas reales vs. cotas del plano; (3) informe de prueba de resistencia al arranque (pull-out test) del conductor según IEC 61238-1; (4) informe de resistencia de contacto por el método Kelvin de 4 hilos. La inspección de terceros (SGS, Bureau Veritas) puede coordinarse a cargo del comprador antes del despacho.

P13. ¿Exportan directamente a distribuidores de América Latina?

Sí. Exportamos directamente a distribuidores mayoristas y empresas eléctricas en México, Colombia, Venezuela, Ecuador, Perú, Bolivia, Chile, Argentina, Uruguay, Brasil, Paraguay, los países de América Central y el Caribe. El despacho se realiza desde el puerto de Mundra o Nhava Sheva (Mumbai) a los puertos de destino en América Latina. Ofrecemos términos FOB India o CIF puerto destino según preferencia. Toda la documentación de exportación (factura comercial, packing list, certificado de origen, BL) se emite en inglés o español según requerimiento del importador.

Contacte a Cable Glands India en sales@cableglandsindia.com para solicitar cotización de Abrazaderas para Línea Viva en Latón y Bronce. Indique el tipo de conductor, sección transversal, cantidad y país de destino para una respuesta técnica y comercial en 24 horas.

---
